QtCreator与catkin命令两种方式开发ROS程序（图示加代码）
一、Qt Creator安装及开发ROS
1.安装Qt Creator
本次试验基于Ubuntu 18.04 LTS（兼容Ubuntu 20.04 LTS），Ubuntu系统库自带的qtcreator并没有ROS插件，需要自己通过ppa方式安装，网上多是基于14.04版本的，且较为繁琐，并不推荐。这里要介绍的是带有ROS插件的Qt Creator安装，链接如下：
官网有两种安装方式：在线和线下。在线安装非常慢，只有十几K，不推荐，建议线下安装，使用Ubuntu的下载工具uGet+aria2，分分钟搞定。 下载文件名为qtcreator-ros-bionic-latest-offnline-installer.run，使用如下命令安装：mkdir /opt/QtCreator && cd /opt/QtCreatormv ~/下载/qtcreator-ros-bionic-latest-offnline-installer.run /opt/QtCreatorsudo ./qtcreator-ros-bionic-latest-offnline-installer.run
弹出安装界面，按链接中的步骤一步步走即可。
由于Ubuntu 20.04刚刚发布，更新博客前，ros-qtc-plugin插件的官方并没有更新20.04的版本，但是经过博主测试，18.04的版本即qtcreator-ros-bionic-latest-offnline-installer.run文件也可以在20.04上使用。虽然20.04继承了qtcreator，但是并没有对应的ros插件，所以博主还是推荐使用18.04的版本进行安装。
2.使用Qt Creator开发ROS
为了开发ROS，首先需要创建工作空间，然后创建程序包，接下来根据需要编写消息文件、服务文件，动作文件等资源文件，然后利用catkin_make编译生成相应的编程语言目标文件，最后创建节点、launch文件、机器人模型等。
Qt Creator为开发ROS程序提供了良好的代码编辑、编译、调试工具，在本小节中，我们将介绍如何利用Qt Creator开发一个名为“Hello ROS”的基本节点。1.创建工作空间

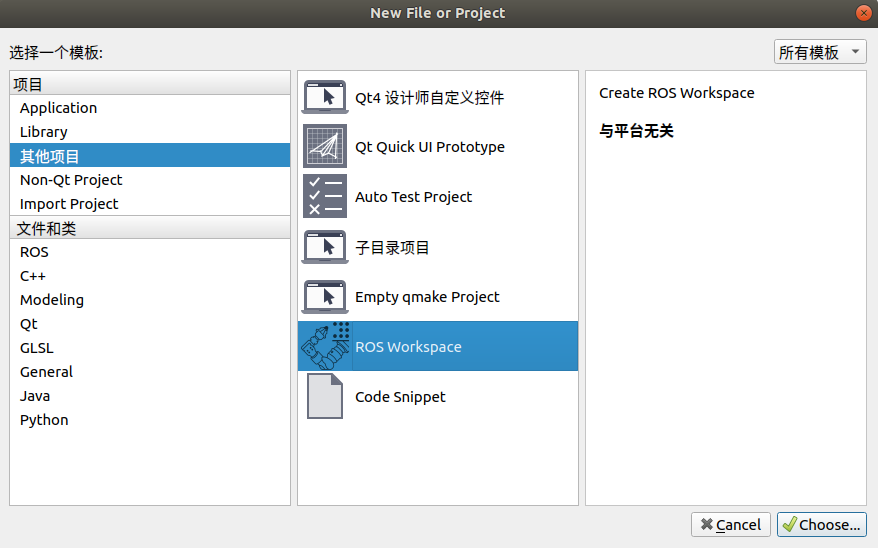

首先，打开QtCreator的“New Project”，并选择“Other Project”，选择“ROS Workspace”模板，如图1所示：
图1：选择ROS Workspace创建项目

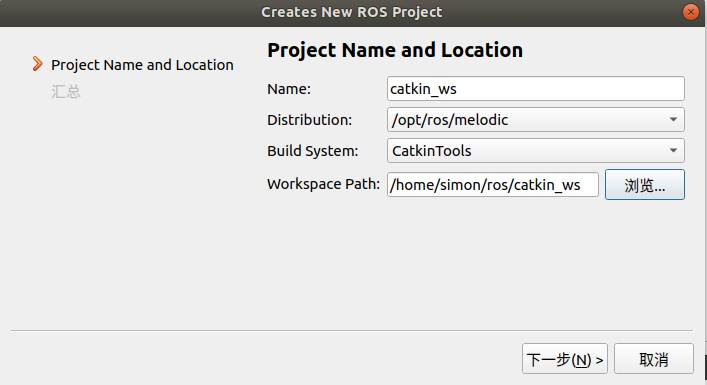

图2：设置工程名和目录

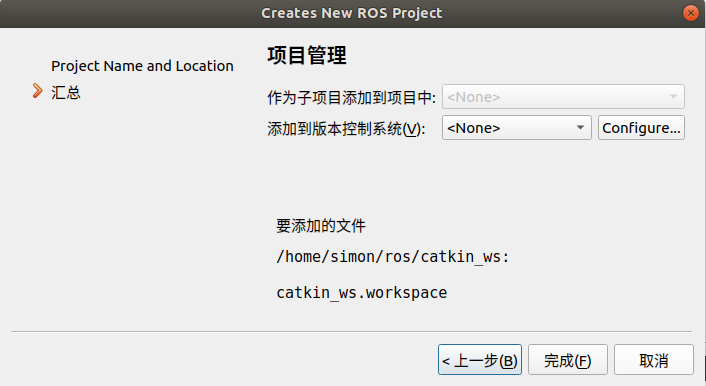

最后，设置GIT、SVN、CVS等版本控制系统，默认无。点击“完成”按钮即可完成工作空间的创建，如图3所示： 图3：设置子项目和添加版本控制

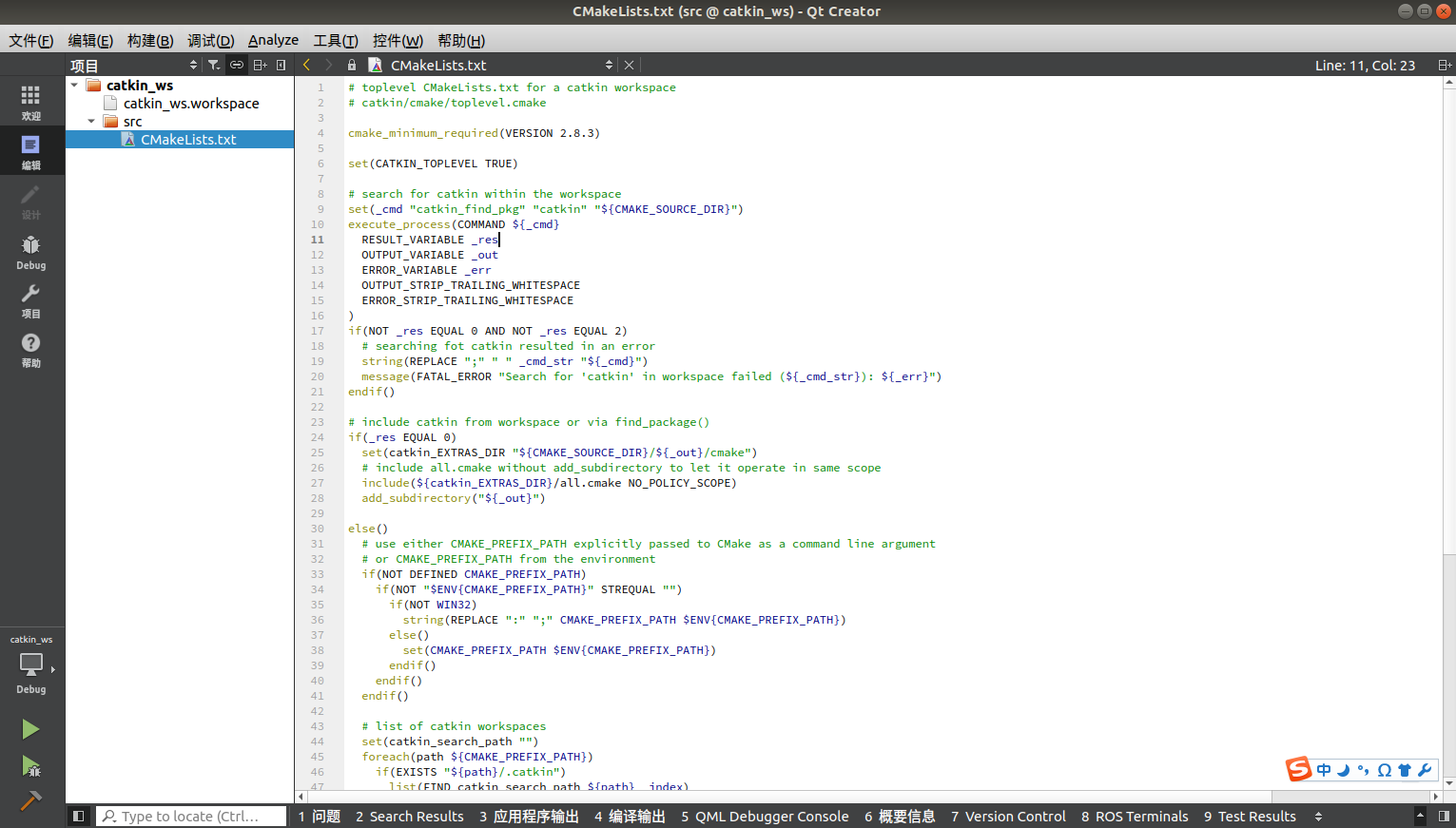

ROS会创建catkin_ws.workspace文件设定ROS版本和编译系统，并创建src目录和工作空间的CMakelists.txt文件，CMakelists.txt文件对catkin编译系统进行了配置，如图4： 图4：ROS工作空间
2.创建程序包

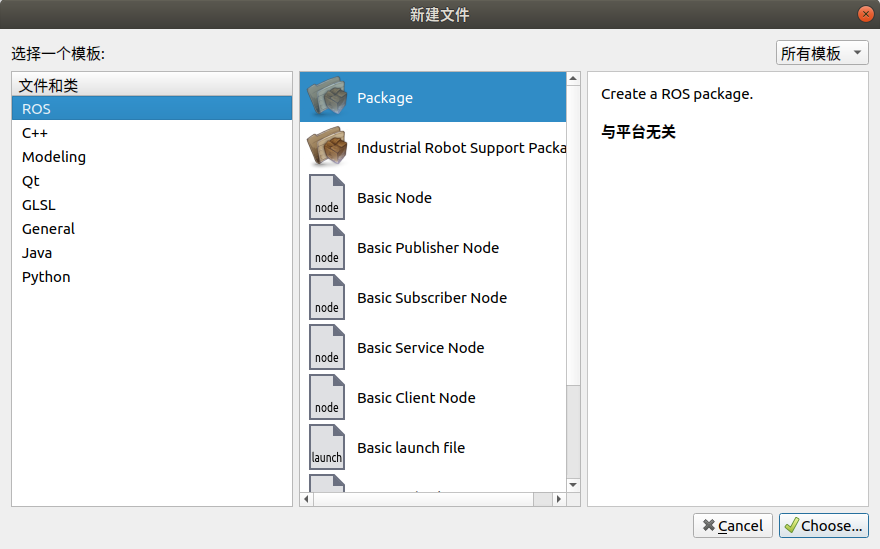

工程创建完之后，就可以创建程序包了。右键点击图4的src目录，选择“New File”创建程序包，在弹出的界面选择ROS–>Package，然后点击“Choose”，如图5所示：
图5：创建程序包

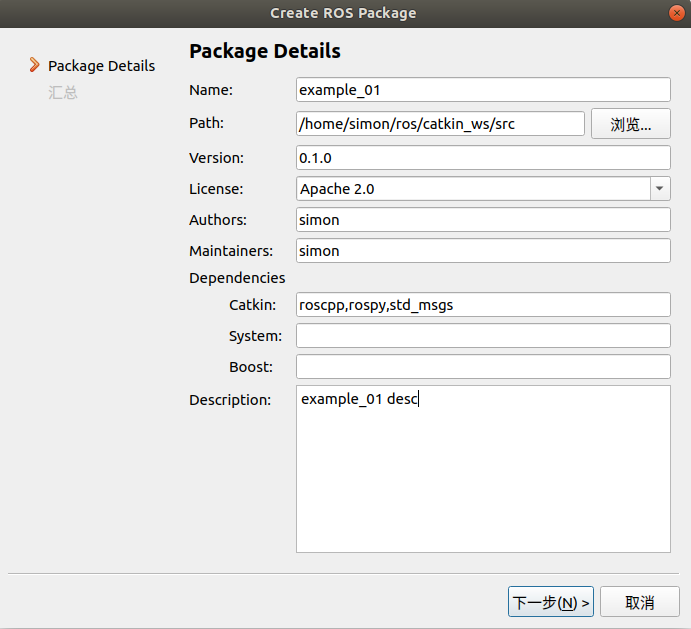

图6：设置程序报信息

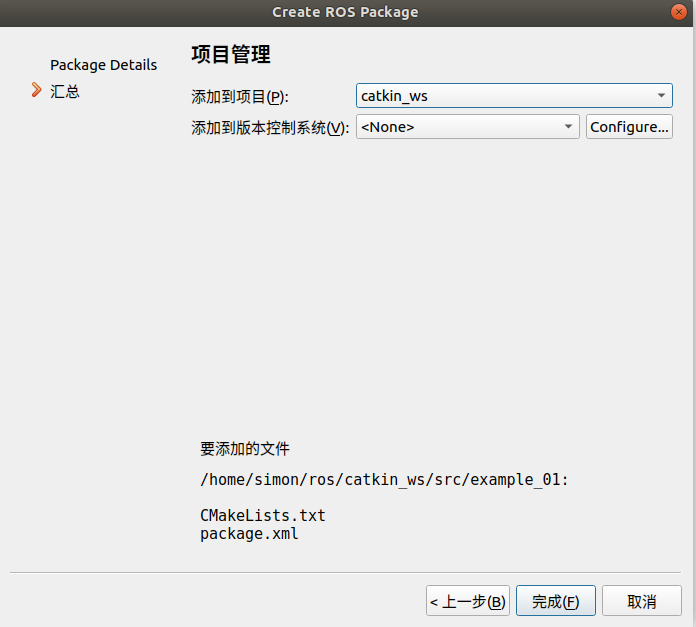

最后弹出工作空间和版本控制界面，程序包“example_01”就会被添加到工作空间catkin_ws中，界面如图7所示： 图7：设置项目工作空间和版本控制
点击“完成”按钮即可完成程序包的创建。创建完成后，ROS会自动地在相应的目录下初始化生成CMakeLists.txt、Package.xml等文件和include、src等目录。 然而，在QtCreator左侧栏看不到新添加的包，但系统中已经存在相应的文件。猜测应该是QtCreator的bug。此时关闭工程，重新导入可解决。 3.创建节点
接下来创建节点，右键点击程序包example_01下的目录src，选择“Add New”，QtCreator支持基本节点、发布者节点、订阅者节点、服务端节点、客户端节点、launch文件、URDF文件等的创建，并提供了基本的模板。在此我们选择“Basic Node”，点击“Choose”（为节省篇幅，不再重复截图）。

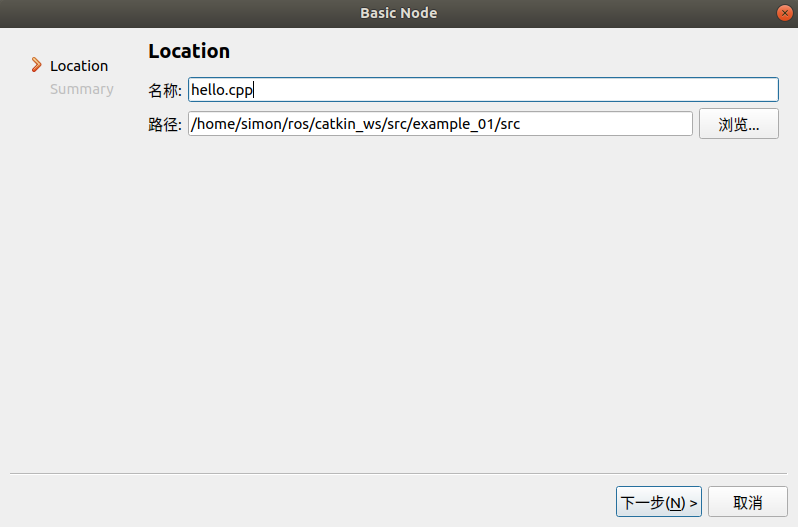

在弹出的新建基本节点界面中，设置文件名为hello.cpp，文件路径默认为/home/simon/ros/catkin_ws/src/example_01/src，如图8所示：图8：设置节点名称和路径
点击“下一步”按钮作进一步配置，然后点击“完成”将hello.cpp文件添加到程序包example_01中。 自动生成的hello.cpp文件仅对ROS进行初始化并创建了一个节点句柄，内容如下： #includeint main(int argc, char **argv){ ros::init(argc, argv, "hello"); ros::NodeHandle nh; ROS_INFO("Hello world!");}
接下来需要编辑文件example_01/CMakeLists.txt（注意不要搞错哦，不要和catkin_ws/src目录下的CMakeLists.txt混淆），配置可执行文件和目标链接库，可链接到ros/ros.h，可执行文件名为hello，内容如下：
//添加可执行文件add_executable(hello src/hello.cpp)//将可执行文件和库文件链接target_link_libraries(hello ${catkin_LIBRARIES}) 4.编译
节点创建好后，就可以编译工作空间了。先点击Qt Creator左边栏下侧的锤子按钮编译工作空间，然后点击底边栏的编译输出窗口“4 编译输出”查看结果，如下所示：
16:33:34: 为项目catkin_ws执行步骤 ...16:33:34: 正在启动 "/opt/ros/melodic/bin/catkin_make" --cmake-args -G 'CodeBlocks - Unix Makefiles' -DCMAKE_BUILD_TYPE=Debug[100%] Built target helloBase path: /home/simon/ros/catkin_wsSource space: /home/simon/ros/catkin_ws/srcBuild space: /home/simon/ros/catkin_ws/buildDevel space: /home/simon/ros/catkin_ws/develInstall space: /home/simon/ros/catkin_ws/install######## Running command: "cmake /home/simon/ros/catkin_ws/src -G CodeBlocks - Unix Makefiles -DCMAKE_BUILD_TYPE=Debug -DCATKIN_DEVEL_PREFIX=/home/simon/ros/catkin_ws/devel -DCMAKE_INSTALL_PREFIX=/home/simon/ros/catkin_ws/install" in "/home/simon/ros/catkin_ws/build"############ Running command: "make -j4 -l4" in "/home/simon/ros/catkin_ws/build"####16:10:27: 进程"/opt/ros/melodic/bin/catkin_make"正常退出。16:10:27: Elapsed time: 00:04.
注意事项：
（1） 若在编译窗口产生错误提醒“Qt Creator needs a compiler set up to build. Configure a compiler in the kit options.”，则需要对C、C++进行编译器配置（这是书作者的提醒，本人未出现）。点击左侧项目扳手图标，在弹出界面点击“Manage Kits…”，弹出以下界面，按图9所示配置即可。图9：C/C++编译器配置
（2） 若在编译窗口产生错误提醒： Could not start process “catkin_make” --cmake-args -G ‘CodeBlocks - Unix Makefiles’ Error while building/deploying project catkin_ws (kit: Imported Kit) When executing step “CatkinMake Step”。恭喜你，中奖了。当时找了一天才在ROS官方讨论区找到解决办法，ctrl+shift+t打开新终端，将目录切换到当前工作空间~/ros/catkin_ws，执行以下命令： catkin_make --cmake-args -G 'CodeBlocks - Unix Makefiles'
至于原因现在也没想明白，总之执行完之后，以后就再也不会出现类似的错误。哪位小伙伴如果搞清楚原因别忘了在下边留言告诉我。
5.运行

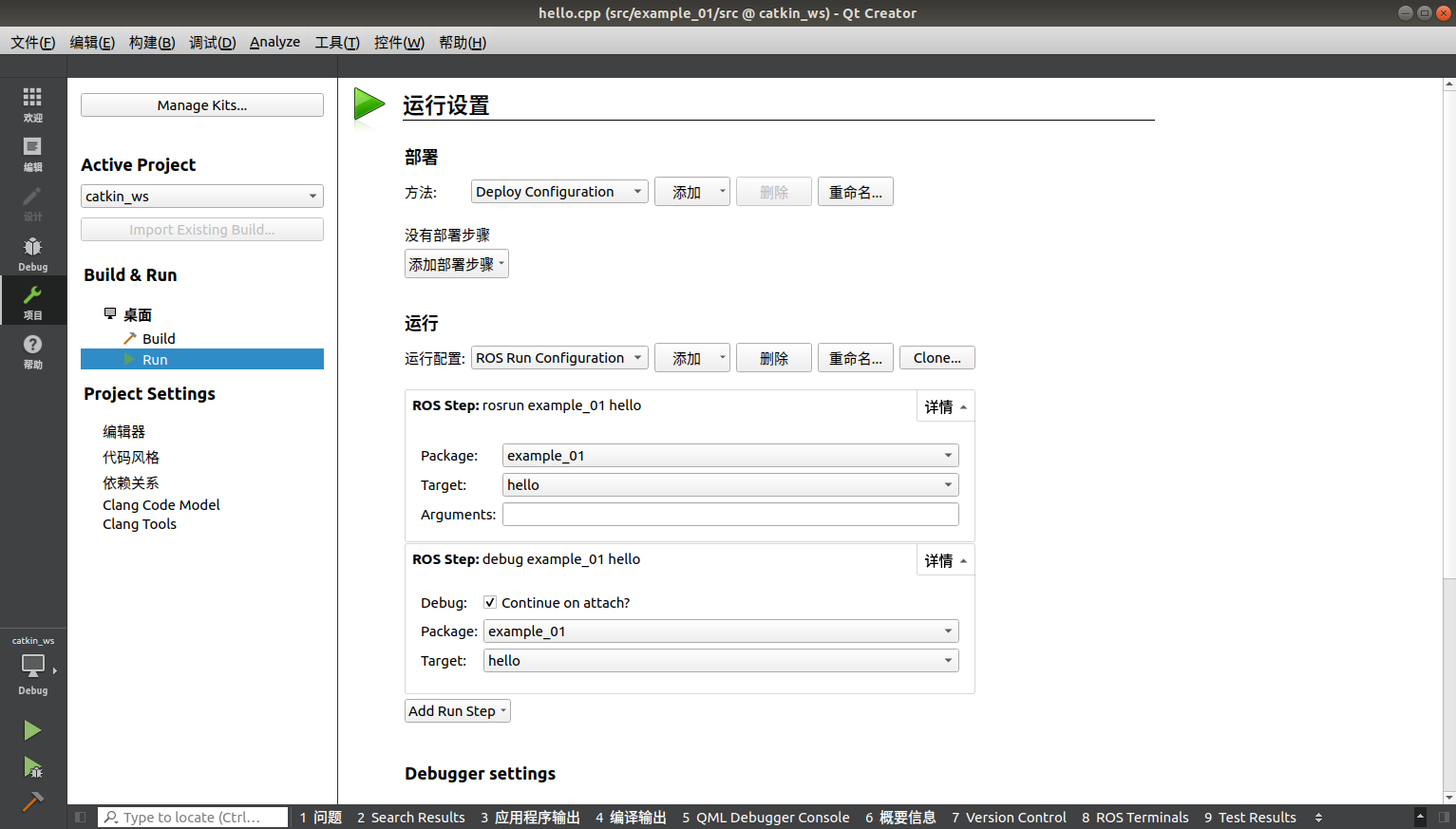

如果编译成功，则点击Qt Creator界面左边栏的扳手项目–>Run，点击运行下添加按钮，选择"ROS Run Configuration"，然后在“Add Run Step”中选择“ROS Run Step”，然后点击“详情”，Package选择example_01，target选择hello，同时也可以设置调试信息，debug方法同rosrun，配置界面如图10所示：
图10：添加节点运行及调试配置

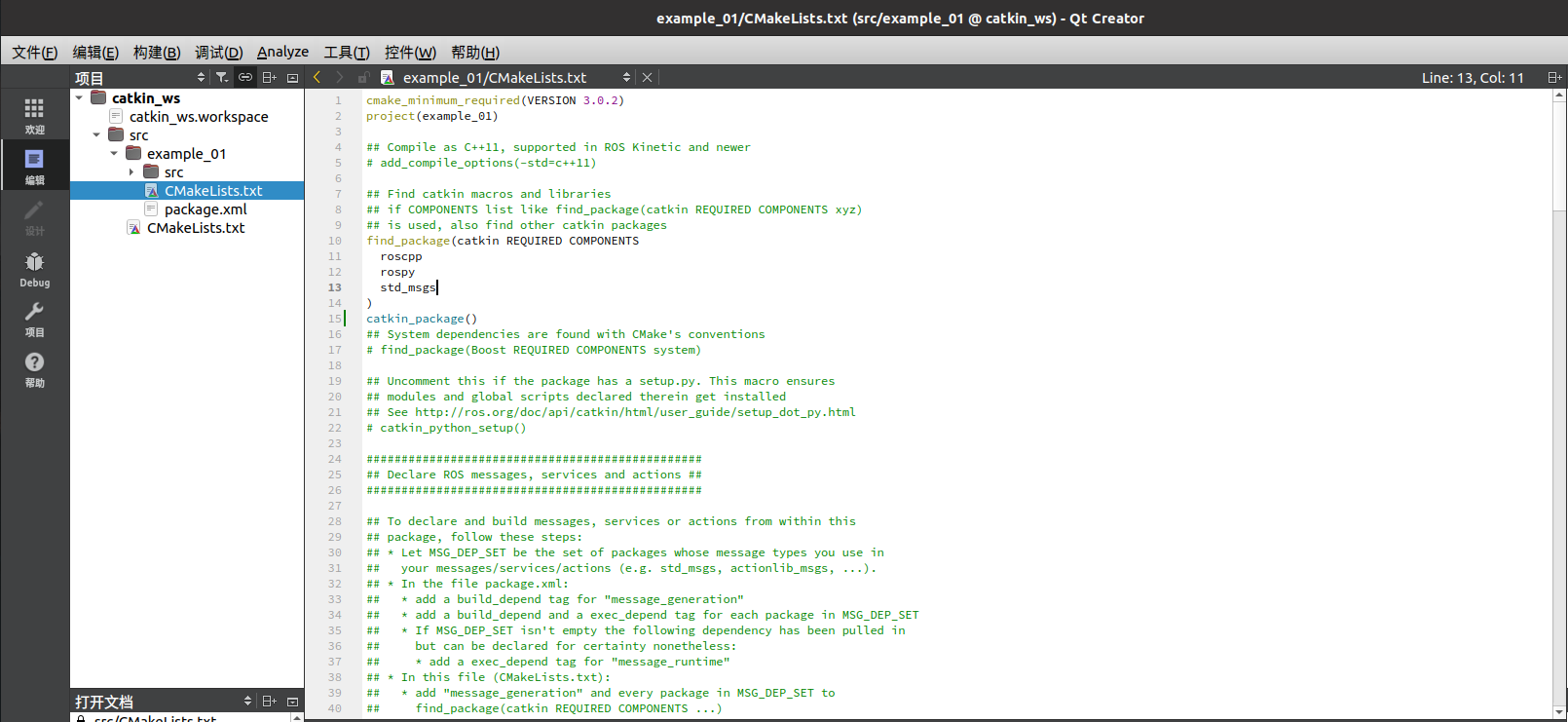

如果这里target找不到hello，是因为你的可执行文件生成到工作空间的build目录中，只有生成在devel目录中才可以找到。此时只需要在example_01/CMakeLists.txt中，在find_package()后面加上catkin_package()即可解决，截图如下：
然后在新建终端运行roscore启动master节点，最后点击Qt Creator界面左边栏的Run按钮运行hello节点。在底边栏“8 ROS Terminal”中可看到如下输出结果： source ~/catkin_ws/devel/setup.shrosrun example_01 helloHello Wrold!
至此，使用Qt Creator开发第一个ROS程序就完成了，Qt Creator的可视化编译仅是对ROS命令编译的封装。为便于读者理解ROS命令，下面继续介绍如何利用ROS命令进行工作空间编译。
二、使用catkin命令开发ROS程序
考虑到cmake具有的跨平台优势，因此catkin使用cmake作为构建工具。cmake可根据CMakelists.txt为不同的平台生成makefile，然后make命令可根据makefile编译出可执行文件。
catkin_make本质上是将cmake、make进行封装后的编译工具，它规范了编译配置路径和生成文件路径等。catkin_make的编译流程如图1所示：下面就来介绍如何利用catkin命令进行编译。
1.创建工作空间
用标准的mkdir命令行去创建一个工作空间，名字为catkin_ws，还需要在工作区目录中创建一个叫做 src 的子目录。这个子目录用于存放源代码。而参数 “-p” 表示mkdir命令会自动创建不存在的目录，然后使用catkin_init_worspace初始化工作空间，它仅创建一个指向cmake的文件的CMakelists.txt。此步也可以省略，由创建包的命令catkin_create_pkg生成cmake文件。
在终端命令中键入（打开终端的快捷键为“Ctrl+Alt+T”）mkdir -p ~/ros/catkin_ws/srccd ~/ros/catkin_ws/srccatkin_init_workspace
2.创建程序包
通过ROS的命令catkin_create_pkg创建程序包，命名为example_01，并依赖rospy、roscpp、std_msgs，方法如下：
cd ~/ros/catkin_ws/srccatkin_create_pkg example_01 rospy roscpp std_msgs
catkin_create_pkg创建了一个程序包目录example_01,并在这个目录下生成了两个配置文件，分别为清单文件package.xml和编译文件CMakeLists.txt。第一个配置文件package.xml称为清单文件，此外还有include、src目录等。
3.在目录src添加程序文件
创建好程序包之后，在example_01/src目录下通过VIM创建程序文件hello.cpp，内容如下：
#includeint main(int argc, char **argv){ ros::init(argc, argv, "hello"); ros::NodeHandle nh; ROS_INFO("Hello world!");}
4.编译配置CMakeLists.txt
首先,我们需要声明程序所依赖的其他功能包。对于 c++程序而言,此步骤是必要的,以确保 catkin 能够向 c++编译器提供合适的标记来定位编译功能包所需的头文件和链接库。为了给出依赖库，编辑包目录example_01下的 CMakeLists.txt 文件。
CMakeLists.txt定义了编译配置，包括ROS对cmake的最低要求、编译依赖的程序包、消息文件、服务文件、动作文件和头文件等，还定义了编译输出的可执行文件、目标链接库、安装输出、单元测试等。添加内容如下：cmake_minimum_required(VERSION 2.8.3)project(example_01)find_package(catkin REQUIRED COMPONENTS roscpp rospy std_msgs)include_directories( ${catkin_INCLUDE_DIRS})add_executable(hello src/hello.cpp)target_link_libraries(hello ${catkin_LIBRARIES}) 5.程序包配置package.xml
package.xml定义了程序包配置，如名称、版本、维护者、编译依赖、执行依赖等。依赖库通过使用编译依赖build_depend和运行依赖exec_depend两个关键字实现。具体内容如下：
example_01 0.1.0 example_01 desc simon Apache 2.0 simon catkin roscpp rospy std_msgs roscpp rospy std_msgs
6.利用catkin进行编译安装
利用catkin_make这个命令进行编译，注意必须从你的工作空间目录运行。默认情况下，catkin_make会编译整个工作空间中的程序包。catkin_make支持Debug、Release、RelWtihDebInfo、MinSizeRel等编译模式，默认为Debug模式。
如果代码量大，编译缓慢，可以通过变量ROS_PARALLEL_JOBS指定编译的CPU核数量，默认为在4个CPU核上启动4个任务，在8个CPU核上启动8个任务进行并行编译，方法如下：cd ~/ros/catkin_ws/export ROS_PARALLEL_JOBS='-j8 -l8'catkin_make
当编译通过后，可以通过install命令完成程序包的安装，默认安装在catkin_ws/install目录，也可以通过变量CMAKE_INSTALL_PREFIX显示指定目录，方法如下：
catkin_make -D CMAKE_INSTALL_PREFIX=/home/simon/melodic install
7.运行
首先要启动 roscore，程序是一个节点,节点需要一个节点管理器才可以正常运行。启动节点管理器方法如下，使用快捷键ctrl+shift+T打开终端，输入命令：
roscore
启动完节点管理器后，然后再打开一个终端，执行名为 setup.bash 的脚本文件，它是catkin_make在工作区的 devel 子目录下自动生成的。最后输入运行命令即可：
cd ~/ros/catkin_ws/source devel/setup.shrosrun example_01 hello
这个自动生成的脚本文件设置了若干环境变量,从而使 ROS 能够找到你创建的功能包和新生成的可执行文件（也就是将程序注册）。
注意：除非目录结构发生变化,否则你只需要在每个终端执行此命令一次,即使你修改了代码并且用 catkin_make 执行了重编译。
注意：此命令必须在你的工作空间目录运行，否则会出现“没有那个文件或目录”。
至此，使用catkin命令开发ROS程序完成，有问题欢迎留言区讨论。
